ALccd-QHY 5III 174

Die ALccd-QHY 5III 174 ist das erste Modell aus einer Serie von neuen USB 3.0-Kameras. Sie ist eine ausgezeichnete Kamera für die Sonne-, Mond-, Planeten- und Meteorfotografie, aber auch eine rauscharme- und hochempfindliche Kamera für die Deepsky-Fotografie.
Mit einem handelsüblichen C-Mount-Objektiv 50mm f/1.4 erreichen Sie Sterne der 8. bis 9. Größenklasse live in einem Videostrem mit 30 Bildern pro Sekunde (ca. 30ms Belichtungszeit). Damit erreichen Sie eine neue Dimension in der hochempfindlichen HD-Videofotografie!


Der in der ALccd-QHY 5III 174 verbaute Sensor arbeitet im "global shutter" Modus (Pregius TM Technologie und vereint hohe Bildraten mit hochwertigen, CCD-ähnlichen Bildergebnissen. Weitere Highlights sind die geringeren Rauschlevel, höheren Quanteneffizienzen und die Möglichkeiten, höhere Gainwerte einstellen zu können.
Der Globalshutter verhindert das Verschmieren/Verpixeln von beweglichen Objekten, z.B. auch Artefakte die bei der Mond-/Sonne-Planetenfotografie durch atmosphärische Bewegungen bei höheren Bildraten entstehen.

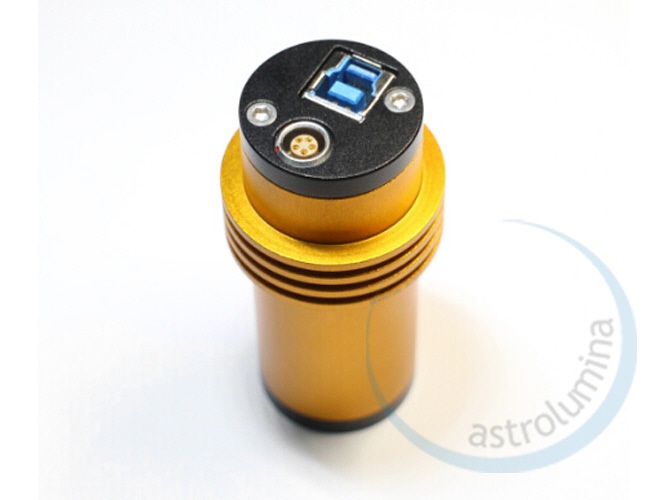

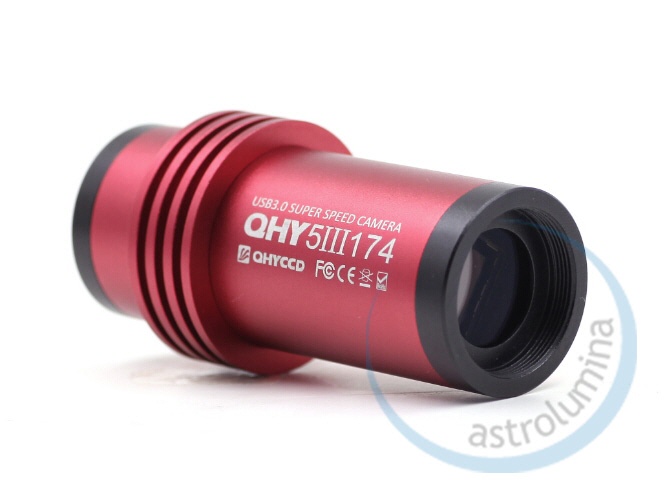

Das Gehäuseform ist so ausgelegt, dass die Kamera wie bei den bewährten ALccd-QHY 5-II Modellen, in Standard-1 1/4"-Okularauszüge bzw. Adapter passt. Die Kühlrippen sorgen für eine schnelle und gezielte Ableitung der Wärme, die bei der Belichtung entsteht.
Das Auflagemß (Backfocus) ist minimal, so dass die Kamera auch in den meisten Off-Axis-Guidern für das Autoguiden benutzt werden kann. Der Lemo-Anschluss auf RJ12 ist robust und kompatibel zu den meisten auf dem Markt befindlichen Montierungssteuerungen.

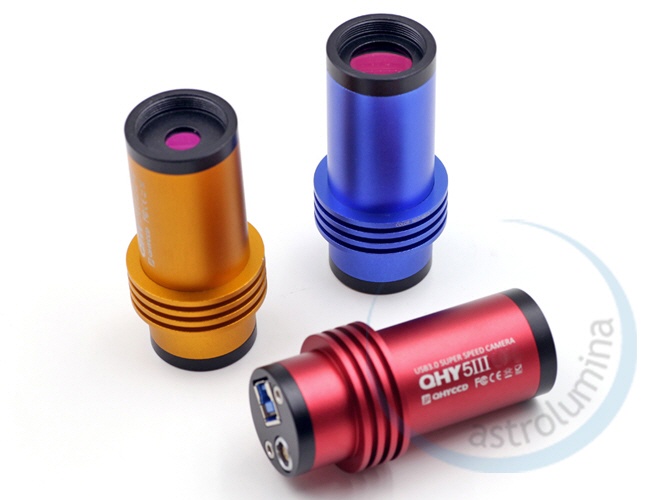

Die ALccd-QHY 5III 174 Kameras gibt es als Monochrom- oder Farbversion.

Sensor

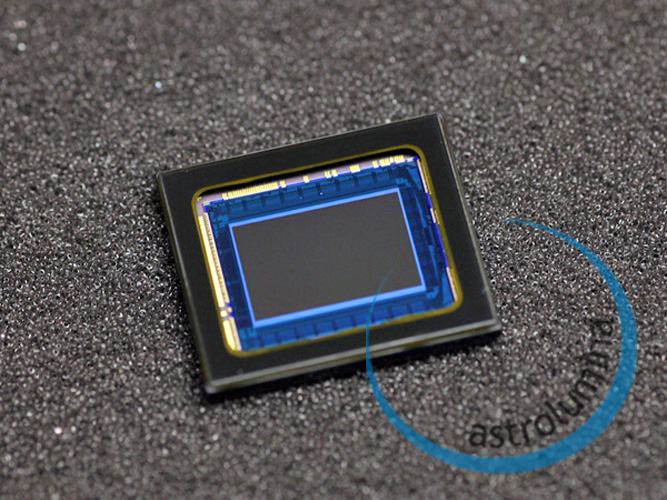

  • Typ: Sony IMX174 Exmor-CMOS-Chip
  • Aktive Pixel: 1.936*1.216 (2,35 MPixel)
  • Pixelgröße: 5,86 µm x 5,86 µm (quadratische Pixel)
  • Chipgröße: 11,34 x 7,13 mm
  • Quanteneffizienz: ca. 78%
  • FullWell: >32 Ke
  • Mikrolinsen: ja
  • Auslesetyp: Progressive Scan
  • Shuttertyp: Global
  • Binning: 1x1 und 2x2

Ausleseelektronik

  • Datentiefe Integr.: 10 bit / 12 bit
  • Datentiefe Ausg.: 8 bit / 12 bit
  • Ausleserauschen: 5,3e@Gain0, 2,8e@Gain60, 1.6e@Gain100
  • System-Gain: 0.46e-/ADU@Gain0
  • Datenübertragung: 138 - 490 Bilder/Sekunde
  • Interface: USB 3.0 (abwärtskompatibel zu USB 2.0)
  • Belichtungszeiten: 5 µs - 900 s
  • Anti-Amp.-Kontrolle: ja

Kühlung

  • Keine Kühlung

weitere Details

  • Stromversorgung via USB-Kabel
  • Integrierter Autoguider-Port (Lemo auf RJ-12)
  • Teleskopanschluß: 31,7mm (1 1/4") Steckanschluß
  • Abstand Vorderkante zum Sensor: ca. 11 mm
  • Optisches Fenster mit MC-Vergütung
  • Abmessung DxH: 31,7x42x65 mm
  • Gewicht: 85 g

Die ALccd-QHY 5III 174 Kamera benötigt keine externe Stromversorgung. Die Stromversorgung erfolgt über das USB-Kabel.
Das notwendige USB-Kabel ist im Lieferumfang enthalten. Ein Lemo auf RJ-12 Autoguiderkabel liegt ebenso bei. Dieses funktioniert z.B. mit den Steuerungen Koch FS2, Vixen StarBook, Sky-Watcher SynScan, Celestron NexStar, Losmandy Standard- und Gemini (auch ältere Versionen), Takahashi Gemma, Astrophysics, Pulsar und vielen mehr. Ein Spezialkabel für Boxdörfer-Steuerungen erhalten Sie beim Hersteller und einen Adapter für Vixen Skysensor bei Astroelectronic Koch.

Die ALccd-QHY 5III 174 Kamera hat eine moderne Elektronik, die einen PC mit mindestens USB 2.0-Unterstützung notwendig macht. Die maximale Performance erreichen Sie allerdings nur mit einem leistungsfähigen USB 3.0-Computer.
Die Betriebssoftware ist Windows 7, 8 und 10 kompatibel und wird von 32- und 64bit unterstützt.
Wir empfehlen für das Autoguiding die ASCOM-kompatiblen Softwarepakete MSB AstroArt, PHD oder MaxIm DL. Für den Aufnahmebetrieb die Freeware SharpCap (Link auf CD des Lieferumfangs).

Vergleichstabelle small CMOS ungekühlt:

Modellbezeichnung ALccd-QHY 5-III 174 ALccd-QHY 5-III 178 ALccd-QHY 5-III 290
CMOS Sensor Sony IMX174 FSI Sony IMX178 BSI Sony IMX290 BSI
Auflösung 1.920 x 1.200 3.072 x 2.048 1.920 x 1.080
Pixelgröße 5.86ym 2.4ym 2.9ym
Sensorgröße (ca.) 11.2 x 7.0mm 7.4 x 5.0mm 5.6 x 3.1mm
Sensordiagonale (ca.) 13.3mm 8.9mm 6.4mm
Quanteneffizienz (Peak, ca.) 78% TBD TBD
Ausleserauschen 2.8e - 5.3e 0.9e - 2.4e 0.75e - 3.2e
Fullwell 32ke- 15ke- 15ke-
max. FPS
@high Res. (ca.)
138fps 50fps 135fps
max. FPS
@ROI (ca.)
262FPS@ 960 x 600
490FPS@ 480 x 300
100FPS@ 1.528 x 1.024
190FPS@ 764 x 512
220FPS@ 960 x 540
460FPS@ 480 x 270
Gewicht 89g 86g 87g
Preis inkl. 19% MwSt. €699,- €499,- €499,-

Lieferumfang und Preis

  • Kamerakopf
  • MC-vergütetes Abschlussglas (frontseitig, abschraubbar)
  • USB 3.0-Kabel (1,5m)
  • Guiderkabel Lemo auf RJ-12 (1,5m)
  • Parfokal-Ring
  • Aufbewahrungsbox
  • Software (SharpCap) und Treiber (Windows-Systemtreiber und ASCOM)
